روش استاندارد نواری سه لایه دارد: اتصال مکانیکی مطمئن، بعد نوار آپارات خودجوش با کشش و اورلپ ۵۰ درصد،
و در آخر چسب برق بهعنوان محافظ مکانیکی. چسب برق بهتنهایی هرگز مفصل را آببند نمیکند.
سالی چند بار این صحنه در فروشگاه تکرار میشود: یک پیمانکار میآید و میگوید مفصلی که شش ماه پیش بسته
عرق کرده و کابل سوخته است. وقتی میپرسیم با چه چیزی پیچیدی، جواب تقریباً همیشه یکی است: «چسب برق، چند
دور، محکم». این مقاله دقیقاً برای همان لحظه نوشته شده است — تا بدانید ترتیب درست لایهها چیست، هر لایه
چه کاری میکند و کجا اصلاً نباید سراغ مفصل نواری بروید.
مفصلبندی کابل دقیقاً یعنی چه؟
مفصلبندی یعنی اتصال دو سر کابل به هم و بازسازی همان چیزی که کارخانه ساخته بود: هادی به هادی وصل
میشود، عایق روی آن بازسازی میشود و در نهایت یک غلاف بیرونی مانع ورود آب و آسیب مکانیکی میشود. تفاوت
یک مفصل خوب و بد در همین بازسازی است، نه در تعداد دورهای نوار.

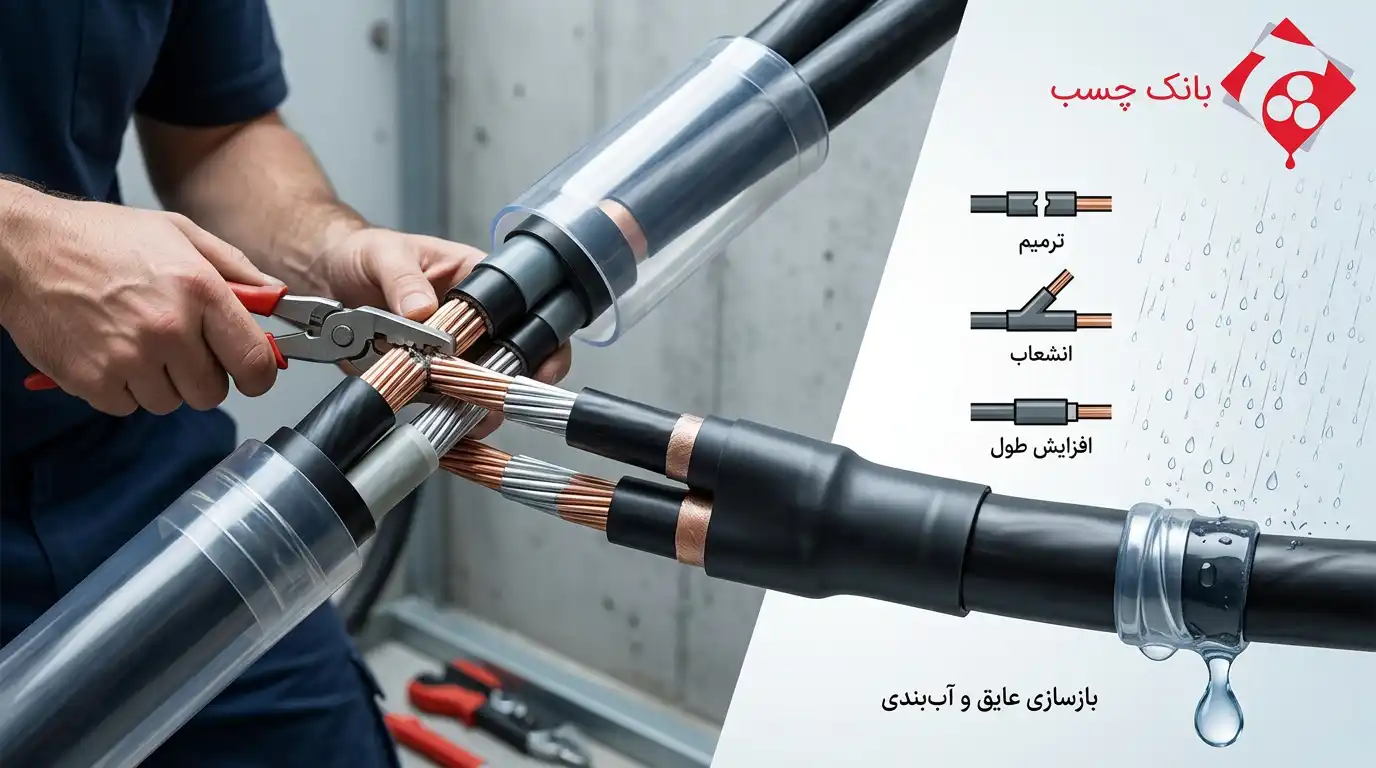

سه موقعیتی که بیشتر از همه سراغش میآیند: ترمیم کابل بریده یا آسیبدیده، انشعاب گرفتن از یک کابل
موجود، و بلندکردن کابلی که طولش کم آمده است. در هر سه، عاملی که مفصل را میکُشد یکی است: رطوبت.
آب که به هادی برسد، خوردگی و اتصال کوتاه فقط مسئلهی زمان است.
چرا چسب برق بهتنهایی مفصل را آببند نمیکند؟
چون چسب برق یک نوار PVC با چسب سطحی است و لایههایش هرگز به هم جوش نمیخورند. هرچقدر هم محکم بپیچید،
بین لایهها مسیرهای مویین باقی میماند و آب از همانجا بالا میرود. چسب سطحی هم با گرما و گذر زمان شل
میشود؛ به همین دلیل است که مفصلهای چسببرقی معمولاً بعد از یک تابستان لبههایشان باز میشود.
نوار آپارات (نوار خودجوش) کاملاً برعکس کار میکند. اصلاً چسب سطحی ندارد؛ وقتی آن را میکشید و
میپیچید، لایهها زیر فشار به هم ولکانیزه میشوند و در عمل یک غلاف لاستیکی یکپارچه و
بدون درز میسازند. یعنی دیگر «چند لایه نوار» ندارید، یک تکه لاستیک روی کابل دارید.
پس هر کدام کار خودش را دارد: نوار آپارات آببندی و عایق میکند، چسب برق از آن غلاف در برابر ساییدگی،
ضربه و نور محافظت میکند. اگر میخواهید تفاوت این دو را عمیقتر بدانید،
تفاوت نوار آپارات و چسب برق را جداگانه توضیح دادهایم. برای دیدن مدلهای موجود هم سری کامل
خرید نوار آپارات و عایق
در بانک چسب موجود است.
ساختار سهلایهی یک مفصل درست
یک مفصل استاندارد فشار ضعیف سه لایه دارد و ترتیبشان قابل جابهجایی نیست. جدول زیر کار هر لایه را
مشخص میکند:
| لایه | با چه چیزی | کارش چیست و اگر نباشد چه میشود |
|---|---|---|
| ۱. اتصال | کانکتور پرسی، اسلیو یا کلمپ | تماس الکتریکی مطمئن. پیچاندن دو سیم به هم در کابل قدرت باعث گرمشدن نقطهی اتصال و ذوب عایق میشود. |
| ۲. عایق و آببندی | نوار آپارات خودجوش (EPR) | غلاف یکپارچهی ضدنفوذ. بدون این لایه، مفصل عملاً آببند نیست، حتی اگر ظاهرش تمیز باشد. |
| ۳. محافظ | چسب برق PVC (ترجیحاً نوع مرغوب) | محافظت در برابر ساییدگی، ضربه و نور. بدون آن، لایهی لاستیکی زیر فشار مکانیکی زخم میشود. |
در مسیرهای مرطوب دائمی یا زیر خاک، یک لایهی چهارم هم لازم است — در ادامه توضیح دادهایم.

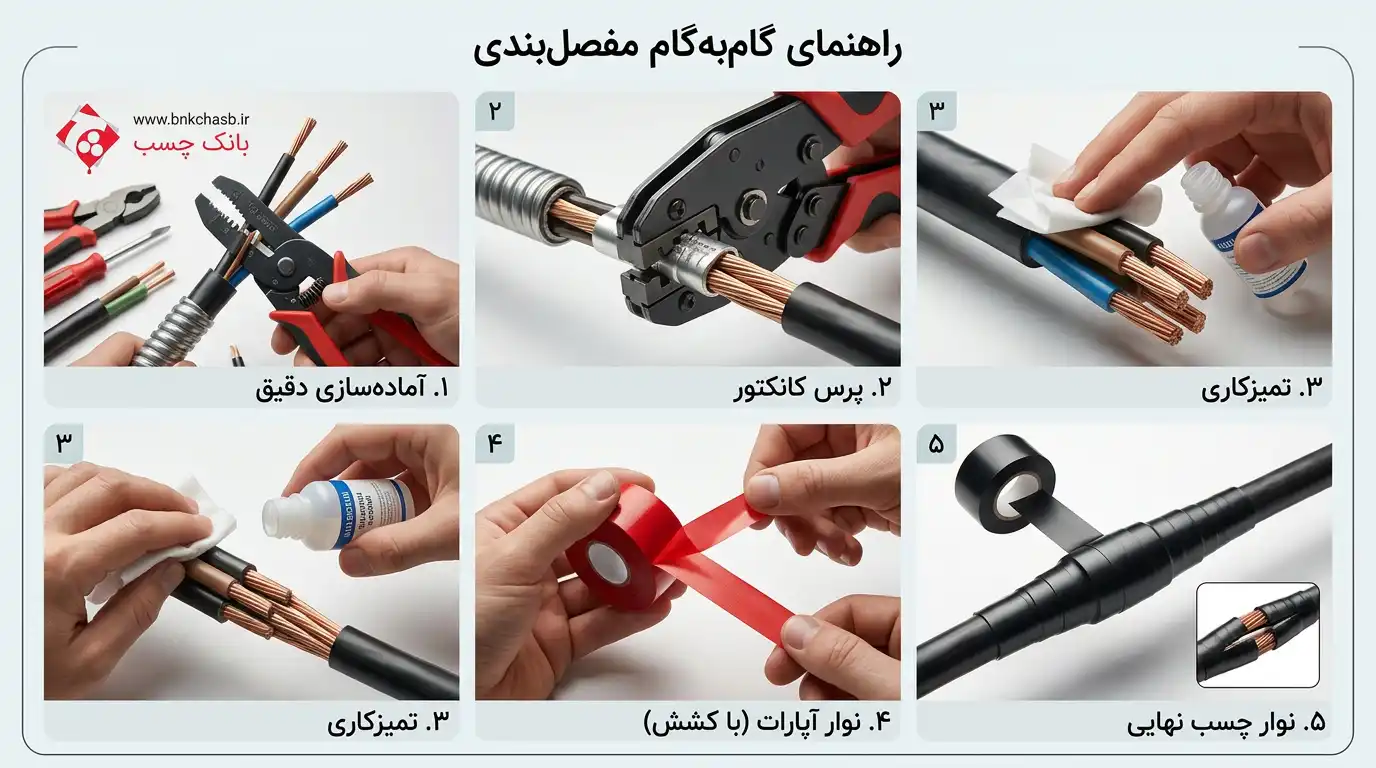

آموزش گامبهگام مفصلبندی کابل فشار ضعیف
این روش برای کابلهای فشار ضعیف تا حدود ۱۰۰۰ ولت است. برای فشار متوسط و قوی، مفصل باید طبق نقشهی
سازنده و توسط تکنسین آموزشدیده بسته شود.
- برق را قطع کنید و مطمئن شویدقطع کلید کافی نیست؛ با فازمتر یا مولتیمتر روی خود کابل تست کنید. اگر تابلو در دسترس دیگران است، کلید را قفل یا برچسبگذاری کنید.
- کابل را آماده و لخت کنیدروکش بیرونی را به اندازهی کافی بردارید و عایق هر رشته را دقیقاً به اندازهی طول کانکتور لخت کنید — نه بیشتر. سرهای دو کابل را طوری ببرید که نقاط اتصال رشتهها روبهروی هم نیفتند و مفصل قطور نشود.
- اتصال مکانیکی را ببندیداز اسلیو پرسی یا کانکتور مناسب سطح مقطع استفاده کنید و با ابزار پرس مخصوص محکم کنید. لبههای تیز پرس را با سوهان یا حتی با یک لایه نوار نرم بپوشانید؛ لبهی تیز، لایهی لاستیکی را از داخل میبُرد.
- سطح را تمیز و خشک کنیداین مرحله را جدی بگیرید. چربی دست، گِل و رطوبت باعث میشوند نوار خودجوش درست ننشیند. یک دستمال تمیز و کمی الکل صنعتی کافی است؛ بگذارید کاملاً خشک شود.
- لایهی نوار آپارات را بپیچیداز ۳ تا ۵ سانتیمتر قبل از محل اتصال شروع کنید، لایهی رفت را با اورلپ ۵۰ درصد تا ۳ تا ۵ سانتیمتر آنطرف اتصال ببرید و بعد برگردید. حداقل دو لایهی رفتوبرگشت لازم است. اگر نوارتان لاینر (نوار محافظ) دارد، همانطور که میپیچید لاینر را باز کنید.
- نوار را حین پیچیدن بکشیدمهمترین قدم کل کار همین است و در بخش بعد جداگانه توضیحش دادهایم.
- لایهی چسب برق را رویش بکشیددو تا سه دور نیمهپوش، از یک طرف تا طرف دیگر و برگشت. دور آخر را نکشید؛ نواری که کشیده رها شود، بهمرور جمع میشود و لبهاش وا میرود.
- قبل از برقدار کردن کنترل کنیدسطح مفصل باید یکنواخت باشد، بدون برجستگی، بدون لبهی باز و بدون حباب. اگر جایی فرورفتگی میبینید، همانجا حفرهی هوا و نقطهی ضعف است.

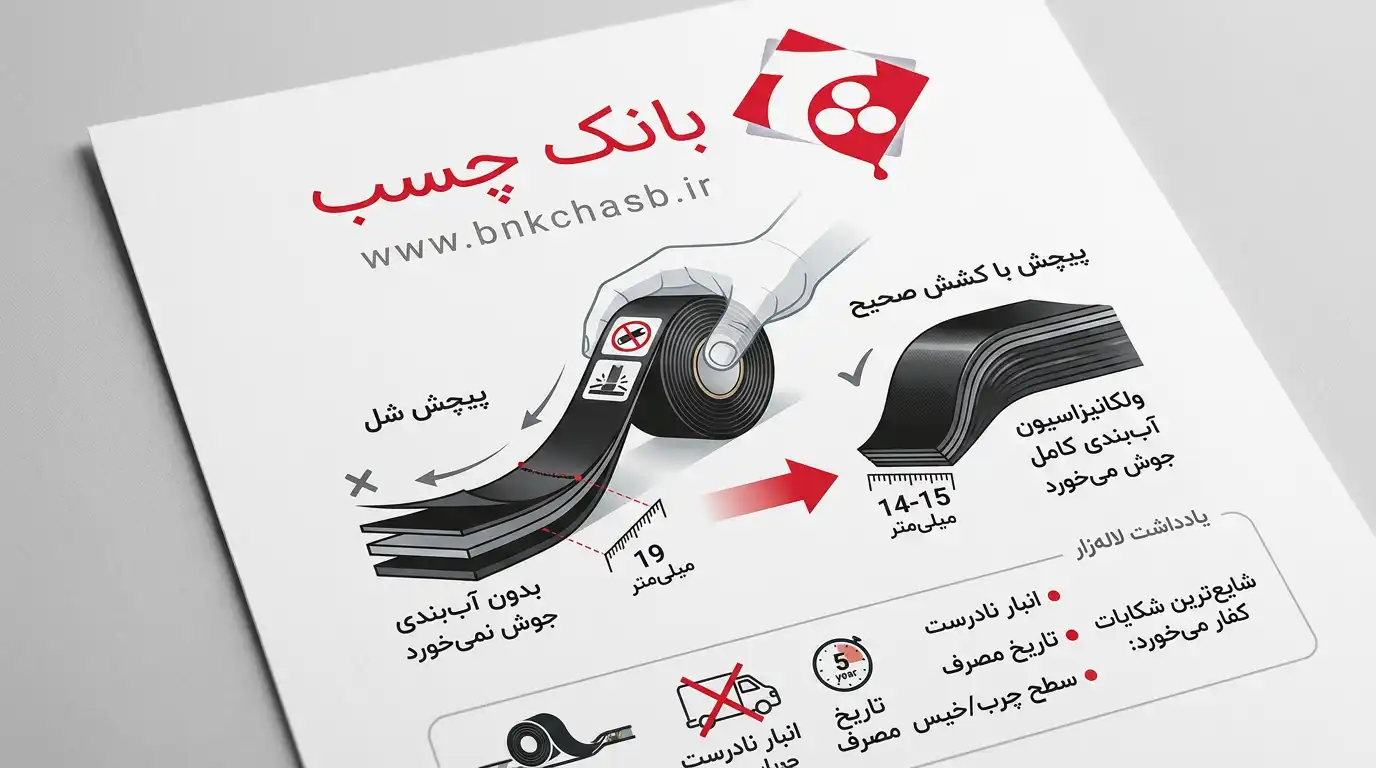

قانون کشش؛ چیزی که مفصل را نجات میدهد یا از بین میبرد
نوار آپارات فقط با کشش جوش میخورد. مکانیزمش چسب نیست، فشار است: کشیدن نوار باعث میشود لایهها به هم
فشرده و ولکانیزه شوند. اگر شل بپیچید، بعد از چند ماه لایهها را میتوانید از هم جدا کنید — یعنی هیچ
آببندیای وجود ندارد.
معیار عملی که خودمان به مشتری میگوییم: آنقدر بکشید که عرض نوار به حدود سهچهارم عرض اولیهاش
برسد. برای نوار ۱۹ میلیمتری یعنی موقع پیچیدن حدود ۱۴ تا ۱۵ میلیمتر دیده شود. در نقاط حساستر
میتوان بیشتر هم کشید؛ خواص الکتریکی و مکانیکی این نوارها با میزان کشش تغییر نمیکند.
نبوده؛ یا شل پیچیده شده، یا سطح کابل چرب و خیس بوده، یا نواری استفاده شده که سالها در انبار مانده و
عمر مفیدش تمام شده است. نوار خودجوش برخلاف چسب برق تاریخ مصرف دارد — معمولاً حدود پنج سال. رول
بازشدهای که یک سال گوشهی وانت مانده، گزینهی خوبی برای مفصل مهم نیست.
چقدر نوار لازم دارید؟
بهجای حدس زدن، از یک محاسبهی ساده استفاده کنید. طول نوار لازم برای هر لایهی نیمهپوش تقریباً
برابر است با:
(۲ × ۳٫۱۴ × قطر مفصل × طول ناحیهی پوشش) ÷ عرض نوار
همهی اعداد به سانتیمتر. مثال واقعی: مفصل یک کابل با قطر حدود ۲ سانتیمتر که ۱۵ سانتیمتر از آن را
میپوشانید، با نوار ۱٫۸ سانتیمتری، برای هر لایه حدود ۱۰۵ سانتیمتر نوار میخورد. دو لایهی رفتوبرگشت
یعنی حدود ۲ متر، و با احتساب کشش و پرت، نزدیک ۲٫۵ متر حساب کنید.
نتیجهی عملیاش این است که یک رول ۳ متری معمولاً به یک مفصل معمولی میرسد و برای کابل قطور کفاف
نمیدهد. این را قبل از رفتن سر پروژه حساب کنید، نه وسط کار.
کدام نوار برای کدام کار؟
همهی نوارهایی که در بازار «نوار آپارات» صدا میشوند یک چیز نیستند. تفاوت اصلی در ولتاژ کاری و در این
است که نوار نقش عایق اصلی دارد یا فقط محافظ است:
| محصول | جنس و نقش | مناسب برای |
|---|---|---|
| نوار آپارات کوتران | لاستیک خودجوش — عایق اصلی | مفصل و آببندی کابل فشار ضعیف و مخابراتی، تا حدود ۱۰۰۰ ولت |
| 3M اسکاچ ۲۳ | لاستیک EPR خودجوش — عایق اصلی | پروژههایی که الزام برند و مدرک دارند و کاربردهای ولتاژ بالا |
| نوار آپارات مکس | لاستیک خودجوش — عایق اصلی | کار روزمرهی فشار ضعیف؛ در سه عرض ۱۸، ۳۸ و ۵۰ میلیمتر برای کابلهای قطور |
| سوپر ۳۳ | وینیل PVC — فقط محافظ | لایهی سوم روی نوار لاستیکی. هرگز بهعنوان عایق اصلی مفصل استفاده نشود. |
اگر مطمئن نیستید کدام ترکیب برای پروژهتان لازم است، تعداد و سایز کابل را تلفنی بگویید تا راهنمایی کنیم.
۳) پیچیدن روی سطح خیس یا چرب. ۴) استفاده از چسب برق بهعنوان تنها لایهی عایق. ۵) کشیدن دور آخر چسب برق،
که باعث وارفتن لبه در چند ماه میشود.

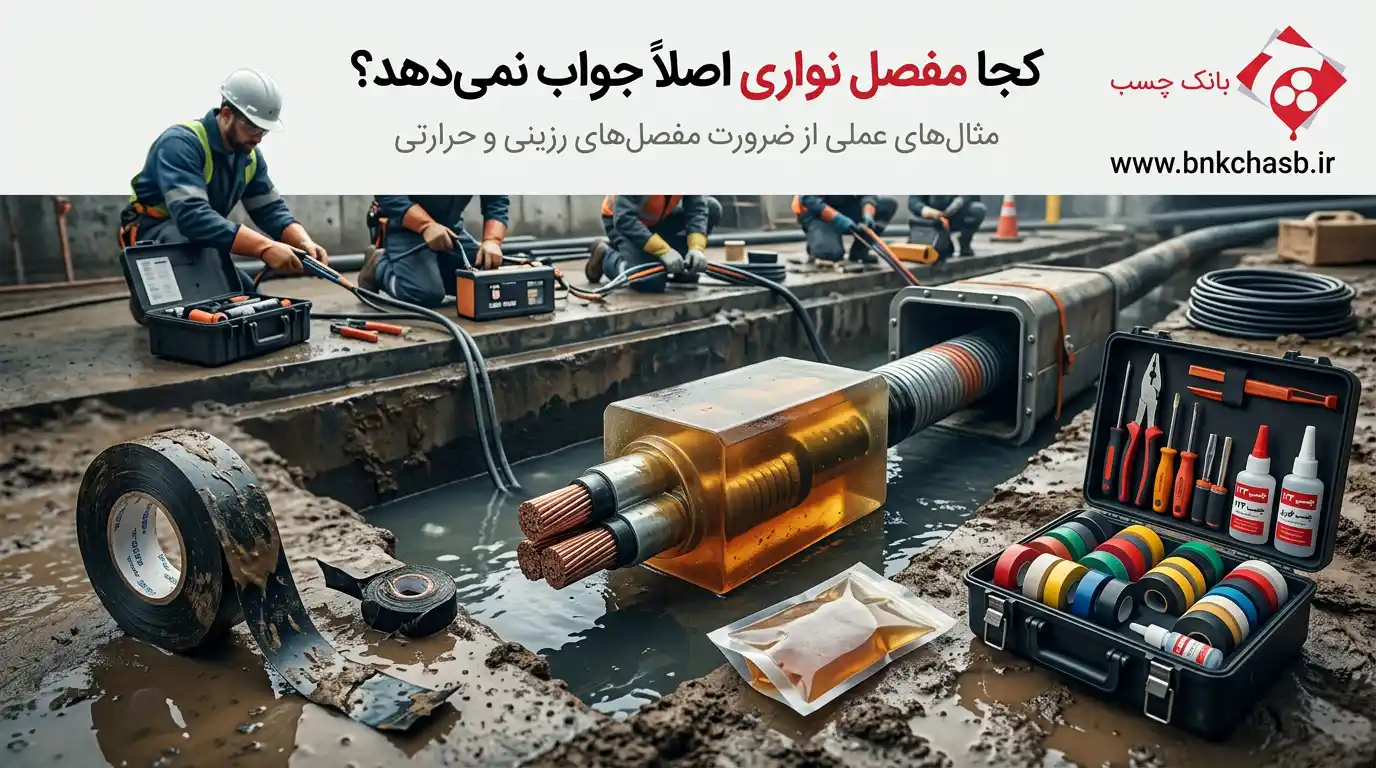

کجا مفصل نواری اصلاً جواب نمیدهد؟
صادقانهاش این است که مفصل نواری همهجا کافی نیست و ما هم گاهی به مشتری میگوییم این کار را با نوار
نکن. سه موقعیت روشن:
- دفن مستقیم در خاک یا مسیر دائماً زیر آب: فشار خاک و رطوبت دائمی کار مفصل نواری نیست؛ اینجا مفصل رزینی یا سرکابل حرارتی انتخاب درست است.
- فشار متوسط و قوی: بستن مفصل روی این کابلها کار تکنسین آموزشدیده با نقشهی سازنده است، نه یک راهنمای عمومی.
- مسیرهای پرتردد و در معرض ضربه: اگر کابل زیر پا، زیر چرخ یا در معرض ساییدگی است، مفصل باید داخل جعبه یا داکت محافظ برود.
برای کارهای عمومی سیمکشی، کدگذاری رنگی فاز و نول و عایقکاری اتصالات داخل تابلو هم سری کامل
چسب برق
را داریم؛ برای تعمیرات جانبی و چسباندن قطعات هم
چسب ۱۲۳ و فوری
همیشه در جعبهابزار برقکارها هست.
از قفسهی ما چه بردارید؟
گزینهی متعادل برای مفصلبندی روزمرهی فشار ضعیف؛ پرفروشترین انتخاب پیمانکارها.
مشاهده و قیمت روز ←
سؤالات متداول دربارهی مفصلبندی و آببندی کابل
آیا فقط با چسب برق میشود کابل را آببند کرد؟
خیر. چسب برق لایههایش به هم جوش نمیخورد و بین آنها مسیر نفوذ رطوبت باقی میماند. چسب برق فقط
محافظ مکانیکی و کدگذاری رنگی است؛ آببندی کار نوار خودجوش است.
چرا نوار آپارات من جوش نخورد و لایهها باز شد؟
تقریباً همیشه بهخاطر نکشیدن نوار هنگام پیچیدن. این نوار چسب سطحی ندارد و فقط با فشار ناشی از کشش
ولکانیزه میشود. دلیل دوم، چرب یا خیس بودن سطح کابل است و دلیل سوم، رول قدیمی و گذشته از عمر مفید.
چند لایه نوار آپارات لازم است؟
حداقل دو لایهی رفتوبرگشت با اورلپ ۵۰ درصد. برای کابل قطورتر یا جایی که ضخامت عایق اصلی بیشتر
است، لایهها را تا رسیدن به ضخامتی همسطح عایق کارخانهای ادامه دهید.
بعد از پیچیدن، چقدر صبر کنم تا برق را وصل کنم؟
عایقبندی از همان لحظه برقرار است، اما جوشخوردن کامل لایهها معمولاً در ۲۴ ساعت اول تکمیل میشود.
اگر مفصل در معرض آب قرار میگیرد، بهتر است تا آن زمان خشک بماند.
میشود مفصل نواری را زیر خاک دفن کرد؟
برای دفن مستقیم توصیه نمیکنیم. اگر چارهای نیست، بعد از سه لایهی استاندارد باید نوار ماستیک یا
پوشش قیری اضافه شود و مفصل داخل لولهی محافظ برود؛ اما انتخاب درستتر مفصل رزینی است.
تفاوت نوار آپارات و چسب برق در یک جمله چیست؟
نوار آپارات لاستیک خودجوش بدون چسب است که غلاف یکپارچه و آببند میسازد؛ چسب برق نوار PVC با چسب
سطحی است که فقط میپوشاند و آببندی نمیکند.
خرید عمده و کارتنی نوار آپارات چطور انجام میشود؟
سایز، برند و تعداد موردنیازتان را تلفنی بگویید تا قیمت عمدهی روز، موجودی انبار و زمان ارسال اعلام
شود. برای پیمانکاران برق، شرکتهای تأسیساتی و ابزارفروشیها نرخ همکاری کارتنی داریم و به سراسر کشور
ارسال میکنیم.
خلاصهی تصمیم
- سه لایه، به همین ترتیب: اتصال مکانیکی ← نوار آپارات خودجوش ← چسب برق محافظ.
- نوار را تا حدود سهچهارم عرضش بکشید و با اورلپ ۵۰ درصد بپیچید؛ بدون کشش، آببندی وجود ندارد.
- پوشش را ۳ تا ۵ سانتیمتر از دو طرف اتصال جلوتر ببرید و دور آخر چسب برق را نکشید.
- دفن مستقیم، فشار متوسط و قوی: سراغ مفصل رزینی یا سرکابل حرارتی بروید، نه نوار.
